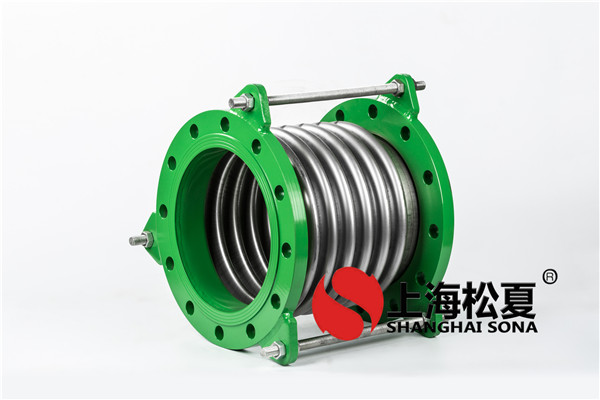

TB通用型波紋補償器

TB通用型波紋補償器產品說明

TB通用波紋補償器又叫膨脹節，或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。

產品特點

耐用、耐高溫、耐高壓、防腐、保護環境的優點、取代了橡膠接頭所帶來的不衛生、易老化、耐壓不穩定、易脫層撕裂、爆破等不良因素、解決了系統運行中的后顧之憂。

產品型號參數表

公稱通徑DNmm	產品型號	補償器		剛度			有效面積A(cm²)	波數	產品總長L(mm)		接管端口
公稱通徑DNmm	產品型號	橫向Y0mm	角向Y0mm	軸向KxN/mm	橫向KyN/mm	角向KyN/mm	有效面積A(cm²)	n	法蘭	接管	尺寸φ×s
80	1.0TB80ⅹ8J/F	6.4	±6.4	358	418	8.4	81	8	244	344	φ89×4
80	1.0TB80ⅹ10J/F	10	±8	286	214	6.7	81	8	274	374	φ89×4
100	1.0TB100ⅹ6J/F	3.6	±3.6	417	1471	14	121	8	223	323	φ108×4
100	1.0TB100ⅹ10J/F	10	±8	250	318	8.5	121	8	287	387	φ108×4
125	1.0TB125ⅹ5J/F	2.5	±4.4	408	2885	21	180	8	216	318	φ133×4.5
125	1.0TB125ⅹ8J/F	8	±8	227	495	12	180	8	288	388	φ133×4.5
150	1.0TB150ⅹ5J/F	2.5	±5	300	2889	20	257	8	238	338	φ159×4.5
150	1.0TB150ⅹ8J/F	6.4	±8	188	705	23	257	8	298	398	φ159×4.5
200	1.0TB200ⅹ4J/F	3.2	±5.3	288	3164	39	479	8	244	344	φ219×6
200	1.0TB200ⅹ6J/F	7.2	±8	192	9938	26	479	8	298	340	φ219×6
250	1.0TB250ⅹ4J/F	4.8	±5.3	588	4371	128	769	8	309	409	φ273×8
250	1.0TB250ⅹ6J/F	10.8	±8	392	1295	85	769	8	387	487	φ273×8
300	1.0TB300ⅹ4J/F	6.4	±5.3	830	4444	249	1105	8	358	458	φ325×8
300	1.0TB300ⅹ6J/F	14	±5.8	553	1371	166	1105	8	456	556	φ325×8
350	1.0TB350ⅹ4J/F	6	±8	840	4289	309	1307	8	499	487	φ377×8
350	1.0TB350ⅹ6J/F	14	±8	560	1431	206	1307	8	387	599	φ377×8
400	1.0TB400ⅹ4J/F	6	±5.3	918	6199	420	1611	8	400	500	φ426×10
400	1.0TB400ⅹ6J/F	14	±7.8	612	1837	280	1611	8	510	610	φ426×10
450	1.0TB450ⅹ4J/F	4.8	±5.2	690	8210	379	1972	8	389	489	φ478×10
450	1.0TB450ⅹ6J/F	10.8	±7.8	450	2433	253	1972	8	489	589	φ478×10
500	1.0TB500ⅹ4J/F	4.8	±4.6	728	9861	515	2445	8	415	517	φ529×10
500	1.0TB500ⅹ6J/F	10.8	±6.9	485	2922	343	2445	8	515	615	φ529×10
600	1.0TB600ⅹ4J/F	4.8	±4	1468	20515	1477	3534	8	458	558	φ630×10
600	1.0TB600ⅹ6J/F	10.8	±6	978	60786	985	3534	8	658	758	φ630×10
700	1.0TB700ⅹ2J/F	12	±1.7	3250	20989	4445	4717	6	346	446	φ720×10
	1.0TB700ⅹ4J/F	4.8	±3.4	1625	26237	2222			466	566
	1.0TB700ⅹ6J/F	10.8	±5.1	1083	58317	1482			666	766
800	1.0TB800ⅹ2J/F	0.8	±1.5	3555	38260	6122	5855	6	354	454	φ820×10
	1.0TB800ⅹ4J/F	3.2	±3	1778	47826	3061			474	576
	1.0TB800ⅹ6J/F	12.8	±6	889	5678	1530			594	694
900	1.0TB900ⅹ2J/F	1.6	±1.5	2657	182480	5921	7620	6		550	φ920×10
	1.0TB900ⅹ4J/F	6.4	±3	1329	22810	2960				698
	1.0TB900ⅹ8J/F	26.6	±6	664	2851	1480				1036
1000	1.0TB1000ⅹ2J/F	1.2	±1.4	5540	495368	14861	9043	6		552	φ1020×10
	1.0TB1000ⅹ4J/F	4.8	±2.8	2770	91921	7431				692
	1.0TB1000ⅹ8J/F	19.2	±5.6	1385	7740	3715				1018
1100	1.0TB1100ⅹ2J/F	0.8	±1.4	5140	806108	16122	11029	6		550	φ1120×10
	1.0TB1100ⅹ4J/F	3.2	±2.8	2570	100764	8061				690
	1.0TB1100ⅹ8J/F	12.8	±5.6	1285	12585	4031				1046
1200	1.0TB1200ⅹ2J/F	0.8	±1.3	4535	92513	19927	12688	6		550	φ1220×12
	1.0TB1200ⅹ4J/F	3.2	±2.6	2718	115645	9963				692
	1.0TB1200ⅹ8J/F	12.8	±5.2	1359	14546	4982				1046
